Construyendo: el mueble de la (mini) recreativa

Hola de nuevo!

Durante los últimos dos meses he estado recibiendo el material que pedí para hacer la (mini) recreativa de la que os hablaba. El obejtivo es tener algo más manejable, a poder ser en el salón y no en el sótano, para echarme unas partidillas sin pretensiones.

Pues bien, con todos los materiales listos, he estado preparando el mueble. El tamaño es de unos 40 cm de alto por 20 cm de ancho, y está hecho en MDF de 10 mm de grosor.

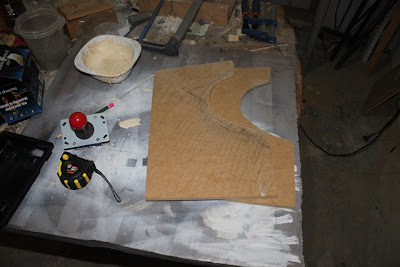

Empezamos con el paso a paso. En primer lugar cortamos las maderas de los lados:


Para la tabla donde va el monitor y los mandos, vamos primero a presentarlo todo para ver cómo queda.




El monitor venía con un marco que vamos a calcar en la tabla. Para recortarlo, taladramos las esquinas y así podemos meter la caladora:

 Lijamos bien. No hace falta que el corte sea perfecto: el marco lo disimulará.

 Con la broca de 28mm hacemos los agujeros para los botones


Y así queda todo lo que llevamos por el momento



Del mismo modo para la tapa frontal, con el botón de "one player"




Y comenzamos con el montaje. Ayudados por unas mordazas de esquina, pegamos y taladramos.



Vamos ensamblando (la tabla lateral está sólo presentada). Fijaros que la tabla del panel de control hay que lijarla porque la esquina se sale sobre la tabla en la que se apoya...


Un detalle del avellanado de los agujeros, que luego recubriremos con masilla antes de pintar.


Seguimos montando...

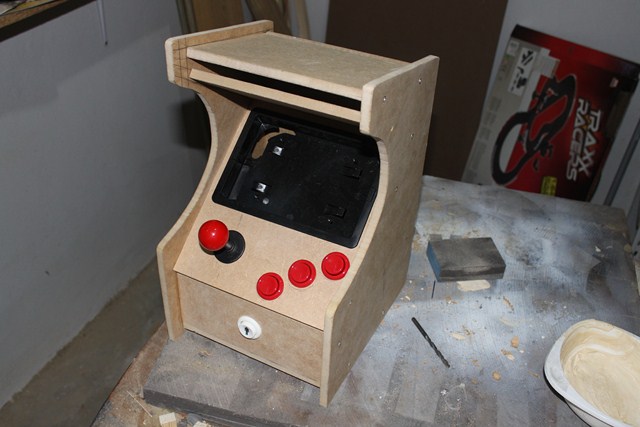

 Y así va quedando




Ahora le llegael turno al sonido. Desmontamos los altavoces cutres que compré. Al final quedan dos mini altavoces con dos plaquitas. Los pegamos con cola caliente.
No se ve bien, pero en la tabla donde van los altavoces he hecho unos taladros para dejar salir el sonido.


Montamos la otra tapa lateral. Antes de atornillar, hacemo sun pequeño taladro guía para que no se abra la madera.


Una vista trasera. La tabla de detrás se deja sin encolar para poder sacarla y trabajar dentro de la máquina.

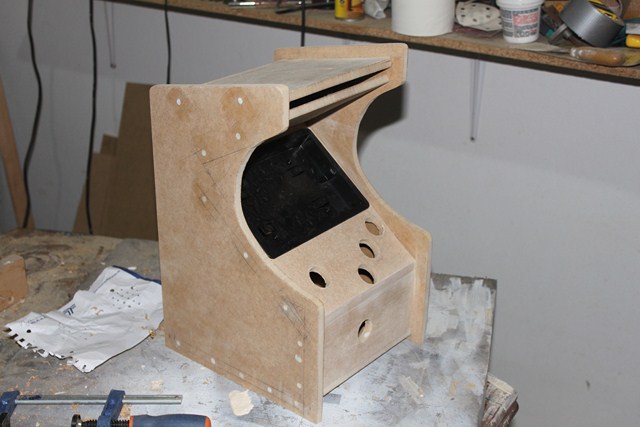

Aprovechamos para enmasillar los agujeros:


 Desmontamos la trasera y hacemos una serie de agujeros de ventilación. Intento hacerlo recto y bien, pero cuando llevo 100 agujeros me empiezo a torcer XD


Y así queda el mueble listo para pintar:






Para el pintado, he dado dos capas de imprimación blanca, lijando entre cada una. Luego tres capas de negro mate a spray de los chinos. Me gusta el acabado del mate, aunque la protección al final sea mucho menor.
Las artes están impresas en una laser a color y pegadas al mueble con forro adhesivo. No quería liarme con vinilos ni nada de eso. Me ha costado ponerlo Dios y ayuda. Gracias Cariño por la ayuda!
No tengo fotos del proceso, pero sí de cómo ha quedado al final:

De medio lado, se ven los agujeros de los altavoces

Los tres botones, con una supuesta distribución ergonómica

La trasera, con los agujeros de ventilación tapados...

Detalle del "one player"

La marquesina

Detalle del panel de control

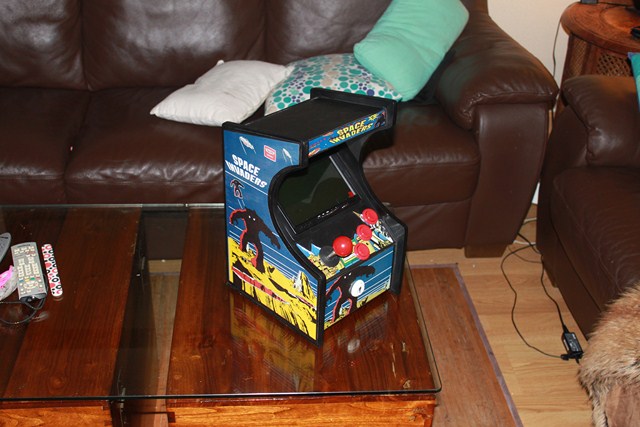

Que se vea el tamaño caja de zapatos
 Pues después de esto, sólo queda instalarle las tripas. Aunque en un principio pensaba instalar un "plug and play" de la megadrive con el Golden Axe, creo que al final le instalaré la Raspberry Pi que el otro día conseguimos configurar con el PiMame...
¡Hasta otra!
